회로이론 마인드맵(9)_대칭n상 교류회로

교류의 평행 3 상은 매우 중요합니다.
어떻게 보면 쉬운 부분인데 필기시험뿐만 아니라 실기시험에서도 출제됩니다.

대칭 3상 교류는 각 상의 합은 0입니다.
각 상은 120도 위상차를 보이므로 합은 0이 됩니다.
그림과 함께 120도 위상차에 대해 각 a, b, c전압의 위치도 암기하시기 바랍니다.
(전압 b는 -120도, 전압 c는 120도 임에 주의)

다음으로 Y결선과 델타결선에 대한 사항도 중요합니다.
각 결선의 상전압과 선전압의 값과 위상을 그림으로 숙지해야 합니다.
이 또한 필기시험뿐만  아니라 실기시험에서 중요한 개념입니다.

Y결선과 델타결선의 상관관계 공식도 상호변경할 수 있도록 암기해야 합니다.

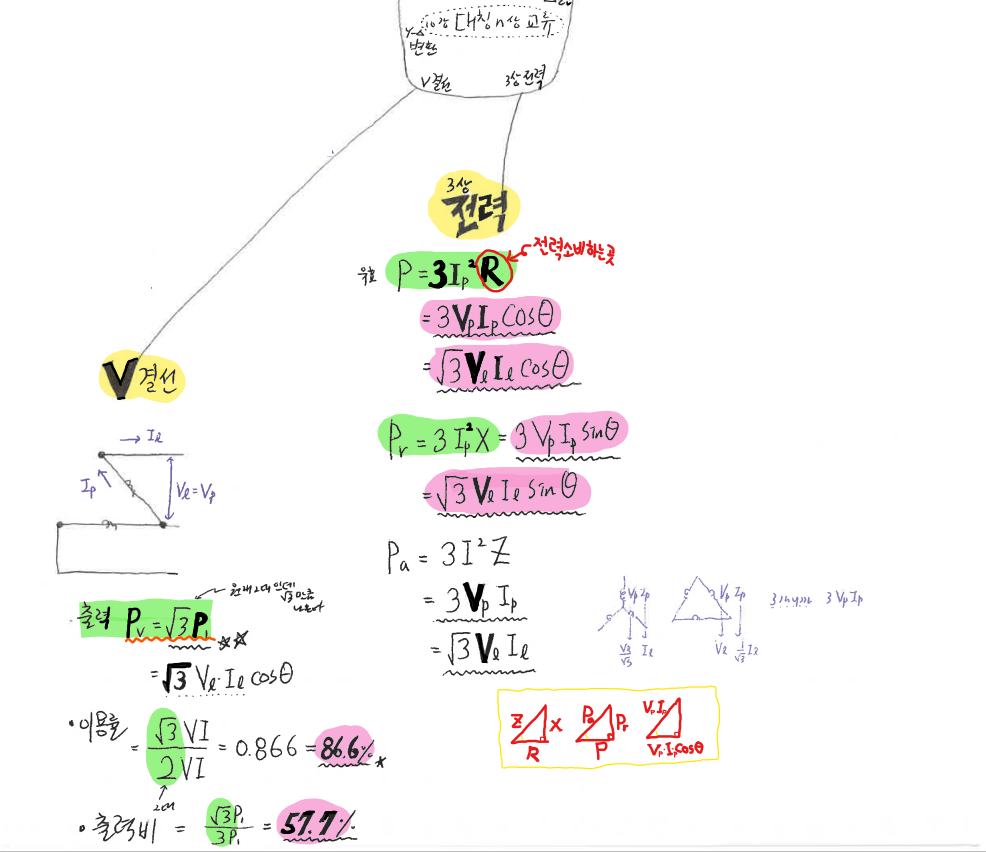

3상 전력에서 유효전력이 있고 무효전력이 있다는 개념을 언제나 알고 있어야 합니다.
(무효전력의 존재는 비전공자인 저는 자주 잊어버리는 내용이었습니다)

V결선은 변압기 고장 시 사용하는 결선으로 이 또한 실기시험에도 나오는 내용입니다.

대칭 n상 교류에는 2차 실기 시험의 근간이 되는 내용 중 하나입니다.
중요한 쳅터이므로 역시 공식의 암기가 기본이 되어 문제풀이로 심화하시기 바랍니다.
