회로이론 마인드맵(2)_옴의 법칙, 키르히호프의 법칙, 저항의 접속, 전력

회로이론 마인드맵 두 번째 시간으로
옴의 법칙, 키르히호프의 법칙 등은
전기 회로 계산에 있어 중요합니다.


이 법칙들에 대한 마인드맵입니다.

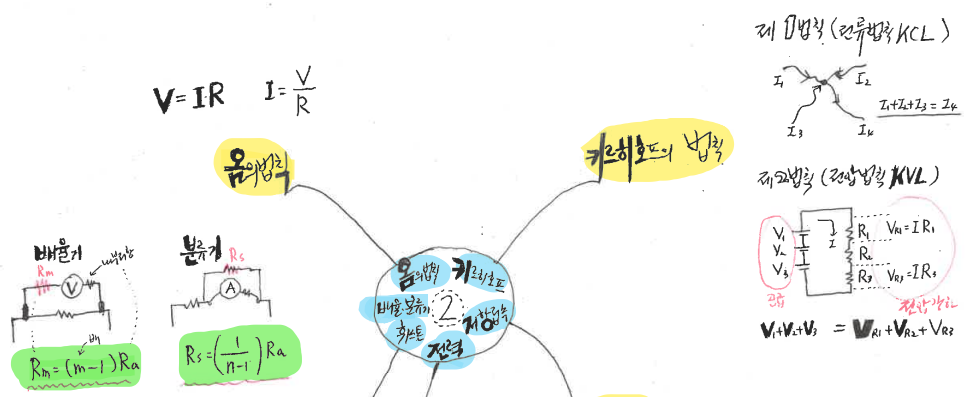

옴의 법칙

 V = I * R로 가장 기본적인 법칙입니다.
가장 유명한 공식이죠.
위 기본 공식을 이용하여
전류에 대한 전압과 저항의 관계(I = V / R),
저항에 대한 전류와 전압의 관계(R = V / I)도
확인하시기 바랍니다.

반응형

키르히호프 법칙

제1법칙인 전류법칙은
 들어오는 전류의 합과 나가는 전류의 합은 같다
제2법칙인 전압법칙은
공급 전압의 합은 각 저항의 전압강하의 합과 같다

※항상 그림과 함께 공식을 기억하면 좋습니다.

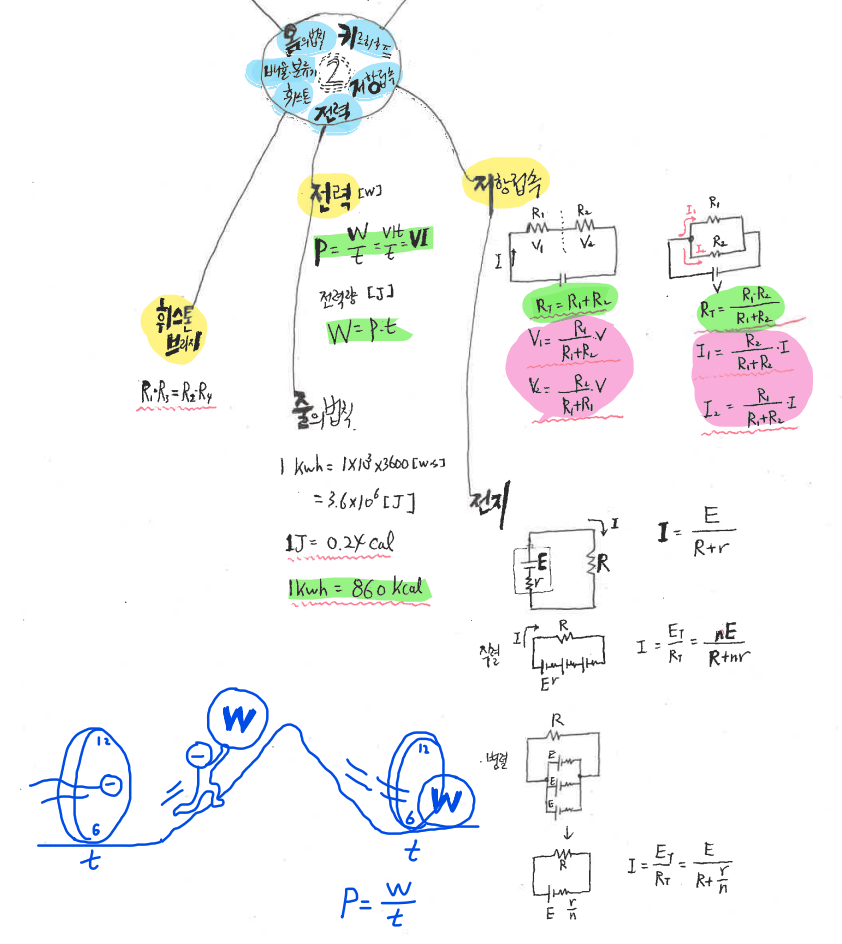

저항의 접속

*직렬연결 : 각 저항들의 합으로 표시됩니다.
                  R = R1 + R2 + R3 +....
*병렬연결 :
전체 저항의 합의 역수는
각 개별저항의 역수의 합과 같다
(저항이 두 개인 경우 합분의 곱으로 암기)
1/R=(1/R1)+(1/R2)+(1/R3)+.....


전력

전력은 일정시간에 한 일의 양을 말합니다.(P = W / t)
또 한 가지 전력은 전압과 전류의 곱으로 표현됩니다.(P = V * I)
전력에서 단위 변환을 위해
1J = 0.24 cal ,
1 kWh = 860 kcal도 암기하시기 바랍니다.
