에스컬레이터 구동체인 파단스위치



구동체인 파단 스위치

에스컬레이터 구동원리

에스컬레이터를 움직이는 원리는 구동모터에 연결된 체인이 메인구동 스프라켓에 동력을 전달하여 돌리고 메인스프라켓에 연결된 스텝체인이 돌아갑니다.
스텝체인에 연결된 스텝(안전발판)이 이송되는 것으로 탑승객을 이동시킵니다.

구동체인

앞서 설명한 것처럼 에스컬레이터를 움직이는 최초의 동력원이 구동모터이고 이것을 메인스프라켓에 전달하는 것이 구동체인입니다.

구동체인 파단 스위치

만일 구동체인이 장기간 사용 또는 어떤 물리적 원인에 의해서 파단되면 승강기를 즉시 멈추어야 합시다.
체인이 끊어지면 동작하는 안전스위치가 구동체인파단 스위치입니다.

반응형

체인 파단 스위치 원리

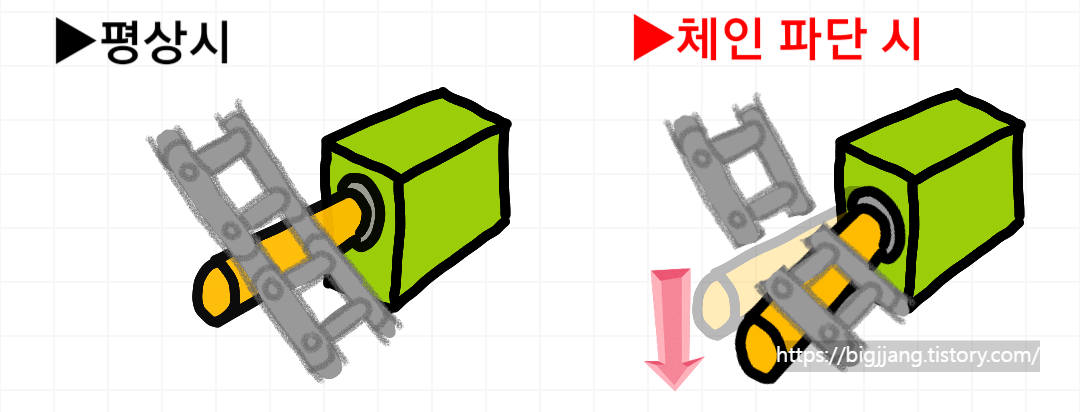

위의 그림과 같이 체인이 파단되면 스위치를 동작시키는 원리입니다.
형태에 따라 긴 봉형태의 바로 되어있는 것도 있고 구동체인 위에 판 형태의 부품이 올려져 있다가 체인이 끊어지면 아래로 하강하여 안전스위치를 동작시키는 방식도 있습니다.

구동체인이 파단되면 스텝이 흘러내려가는 이른바 역주행이 발생될 수 있습니다.
이를 방지하기 위한 안전장치가 추가로 설치되거나 더 나은 기능으로 업그레이드되고 있습니다.
