기동 타이머 불량으로 인한 전동기 권선 소손

기동방식 중 하나인 Y-D기동회로에서 MCC제어반 타이머 불량 시 발생되는 문제점입니다.
또한 회로에 정격전류 이상의 과전류가 흐를 시 모터를 보호하기 위한 괴전류계전기 설정의 중요성도 포함됩니다.
MCC 제어반 점검 시 조작회로의 정상적 동작상태를 필히 확인하시기 바랍니다.

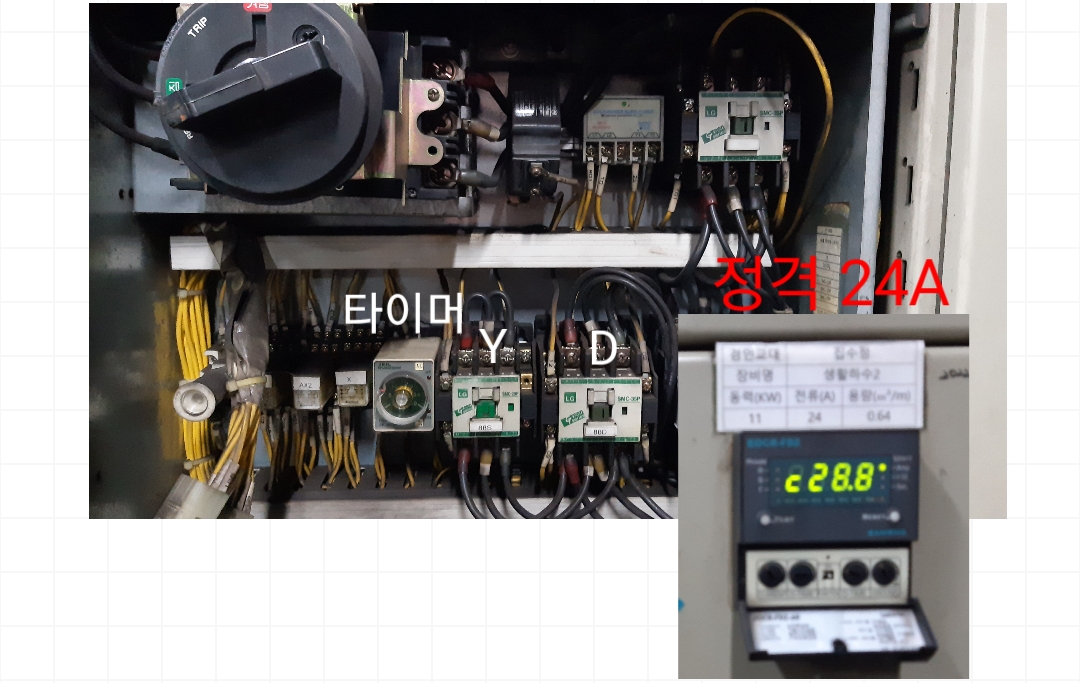

MCC제어반 회로

(1) 현상
-전동기 기동 불가

(2) 점검내용
-전동기 절연저항 측정
-측정결과 모터 소손(0옴)

(3) 원인
-MCC제어반 연동상태 확인
-기동시 전자접촉기(M, Y) 작동 지속
  ↳타이머 설정시간 후 Delta전자접촉기 동작 불가
-전자식 과전류계전기(EOCR) 설정치 불량
   ↳전동기 정격 24A이나 28.8A로 설정

→타이머 불량으로 D기동 안 되는 상황과 EOCR설정 불량 = 과부하 운전 지속

(4) 조치내용
-전동기 권선교체
-타이머교체, 전자접촉기 점검
-EOCR 전류 정격전류 설정
